拉萨振荡波局放耐压试验系统 技术参数3.1工作条件3.1.1电源：1) 电压：110-240V2) 频率：48-63Hz3) 容量：500VA3.1.2环境条件：1) 环境温度：-35℃～＋55℃2) 相对湿度：不大于95％，无凝露3.2主要技术指标及功能要求3.2.1 电缆振荡波局部放电测试系统：1)阻尼振荡波电源输出电压：≥60KV(峰值)，≥42.4kV(有效值)；2)阻尼交流频率范围：20Hz~1000Hz；3)电感线圈： ≥2.5H；4)电容范围： 0.02uF~8uF；5)局部放电等级测试范围：1pC~100nC；6)局部放电测量标准：IEC60270；7)局部放电定位带宽：150kHz~50MHz，根据电缆长度能自动选择带宽；8)介损测量范围：0.1％~10.0％；9)具备自动局放校准功能10)符合国际标准的耐压试验功能11)可描绘耐压试验时局放水平及趋势12)随时修正局放结果13)自动校准电缆长度、接头位置和波速14)同时定位多个局放缺陷的位置15)自动测量电缆电容16)自动测量电缆介损tanδ17)自动和手动两种方式调节频带宽度，方便过滤环境噪声18)根据电缆长度自动调整频带宽度以得到反射波形19)充电时间不超过2秒，测试时间100ms以内，为无损测试20)具备混合电缆波速误差修正功能21)自动和手动分析功能22)紧急停机功能和控制回路23)峰值电压、相电压倍数、有效值电压三种加压模式24)相位、局放谱图显示功能25)自动放电功能26)实时局放水平、位置显示功能27)局放水平、局放次数切换显示28)局放校准仪：1pC – 100nC29）便携式移动，自带锁轮3.2.2无局放补偿电容SCM 101)电容：0.2μF2)无局放，测试短电缆时使用

电缆振荡波局部放电云检测系统拉萨

拉萨振荡波局放耐压试验系统 数据分析点击DAC分析菜单，查找已经测试的数据，默认文件夹，选择局放事件，点击测试数据，分析此次检测时间，进入分析界面分析测试概览界面可看到具体的设置，电缆的电容，振荡频率，温度等详细信息校验波形，可看电缆全长及中间接头的具体位置PRPD图，一三象限的放电图谱，0-90°，180-270°，观察相位放电特征反射即局放位置映像图，横轴是电缆长度，纵轴是放电量的大小，点击右边寻找反射波，然后观察有无柱状放电特征及放电特征波形每一个点代表一次信号事件，电缆局部放电直观的特征是点的柱状集中，电缆局放多发生在中间接头处。如上图有明显的柱状放电特征，波形为典型的入射波与反射波图谱。当信号事件较少时，分析选项，手动模式，误差范围调大点（ctrl＋鼠标点击放电点可观察反射波形）详细信息栏里可看电缆电容值，频率，阻尼衰减曲线及电缆的介损值点击报告菜单，对话框栏可输入试验结论等具体信息，之后点击生成，可生成PDF格式的报告

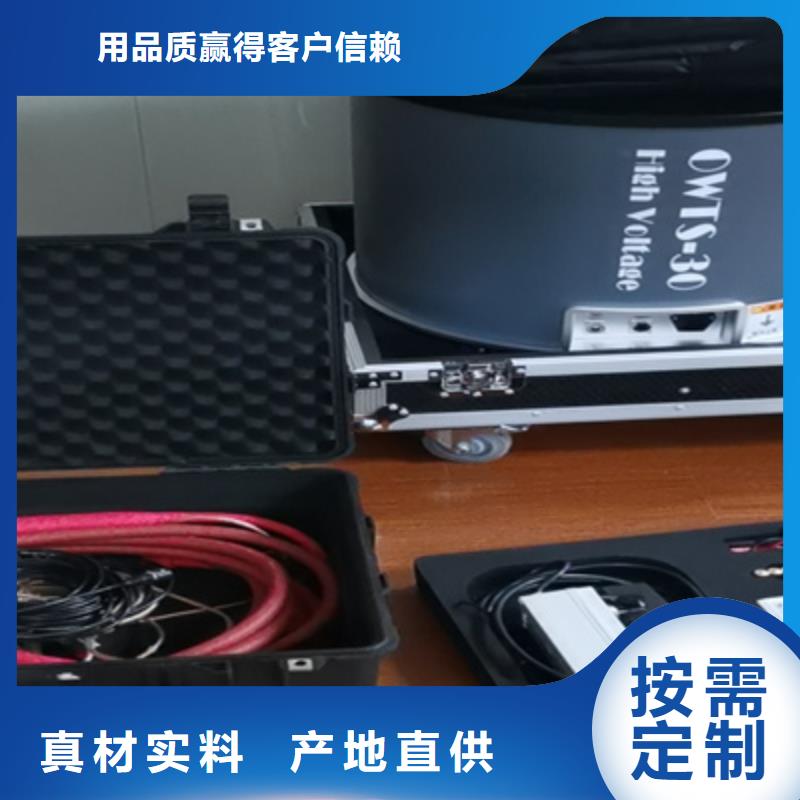

拉萨振荡波局放耐压试验系统声明为更好地使用本系统请仔细阅读使用说明书，并请妥善保管以备日后使用。本公司保留更改本说明书内容的权利和产品更新导致的表述差异。35kV电缆振荡波局部放电检测系统 OWTS 60青岛天正华意电气OWTS 60适用于测试6kV～35kV电压等级电力电缆。输出电压60kV，输出电流达到10mV，是同类产品中输出功率的设备，节省了现场的试验时间。小可测电压达3kV可轻松覆盖35kV电压等级以下电缆的振荡波试验。图2 青岛天正华意电气OWTS型35kV电缆振荡波局部放电检测系统一、行业标准关于6kV～35kV电缆振荡波测量系统及测试方法的规定1.1 DL/T 1575-2016《6kV～35kV电缆振荡波局部放电测量系统》该标准对6kV～35kV电缆振荡波局放检测系统性能、检验方法、检验规则及标识、包装、运输等提出了具体的要求。1.2 DL/T 1576-2016《6kV～35kV电缆振荡波局部放电测试方法》关于电缆局放处理的规定测试电压及次数根据电缆类型，相应的测试电压及次数如表1所示。若测试过程中发现放电量急剧增加，应停止升压测试，尝试定位排查潜在缺陷。

<拉萨>天正华意电气设备有限公司

拉萨振荡波局放耐压试验系统性能特点：全套原装进口，工艺水平高；为国际知名品牌进口设备，原厂，提供投标产品原厂项目授权书原件以及售后服务承诺函原件（2）＊加压程序可以程序化自动导入相关标准，无需手动输入，支持相电压倍数输入或电压等级加压模式，软件内置DL/T1576标准加压程序，用户可直接选择（3）大数据平台具备机器学习功能；（4）＊电缆信息自动导入，与状态检测平台数据实现共享；（5）电缆局放测试和定位：使用低阻尼振荡波电源进行局放测试；（6）电缆振荡波耐压试验：50次；（7）＊可测量局放起始电压、局放水平，并准确定位局放缺陷位置；（8）＊局放采集卡为工业级板卡；（9）＊数据采集装置A/D转换器大于14Bit；（10）＊软件持免费无限制安装使用不需加密码狗任意工作电脑均可免费使用和升级，兼容性强，可导入多款同类主流设备数据（11）＊分析软件可以兼容市场上进口主流产品的测试数据；（12）＊具备VLF /DS/DAC三合一功能；（13）＊具备双端定位功能；（14）＊设备具备自干燥系统，以避免潮湿气候引起的仪器内部干扰；（15）＊至少选择5个测量区间开窗分析；（16）＊补偿电容支持外置测量阻抗以测试导线对定位误差的影响；（17）＊测试信号深度可以在2-10范围内自由选择；（18）＊自动校正功能，单个校正挡位即可保证测试精度，中文界面，包含TDR，定位图，PRPDA 模式识别，导入其他数据格式（19）＊具备振荡阻尼故障曲线校正测定功能；（20）＊测量功能和分析功能在一套软件内，测量和分析可以同时进行，局放定位结果谱图显示及结论编辑、添加（21）便携式使用，移动方便

电缆振荡波局部放电云检测系统拉萨

拉萨振荡波局放耐压试验系统 维护按照规定正常使用条件下，系统无需定期维护，请定期检查测试系统各个连接头绝缘情况。若高压连接电缆出现绝缘损坏的情况，请定购新连接电缆。系统为局部放电和电压测试系统，请测试过程中要确保校准的有效性。请确保高压连接头插拔使用正确的方式9. 解答疑难问题 通常测试中出现的问题是由于 OHV系统连接不牢而造成的。对电缆较低电压测试时，如果高压电缆或接地电缆连接不牢，有可能出现很高的局放水平，此时请关闭系统并检查连线状况，如连接情况没有问题，重启系统后还是出现同样问题，则请与供应商联系。设备配备的外包装完全可以应付运输过程中的正常碰撞。但是，在搬运设备时还是要尽量小心，以免设备造成损坏。当设备需要再次运输而原外包装又不在时，使用替代外包装的性能要高于或与原外包装性能一致。10.设备的回收 系统到达使用寿命后，应将其拆卸报废或循环利用，拆卸时并无严格要求。设备中有一些金属部件，包括铝以及合成金属等，这些部件可以根据用户公司的规定对其进行回收等处理。 11. 简述 系统可能对电力电缆的绝缘状况加以测试和评估，其诊断技术和原理比较先进。本系统为无损测试，不会对电缆造成任何损坏。 测试时需对系统和自己操作充满信心，相信自己的判断。

<拉萨>天正华意电气设备有限公司

拉萨振荡波局放耐压试验系统电缆振荡波局部放电测试系统电缆震荡波测试系统的功能和用途振荡波电缆局部放电检测和定位技术，是目前国际上应用比较广泛的能够有效检测和定位10KV-220KV电缆局部放电的位置且检测本身不对电缆造成伤害的先进技术，针对投运前的电缆和运行时间较长的老旧电缆进行检测，可以促进安装工艺的提高和避免电缆因长期运行逐渐劣化引起突发性事故的发生。● 用于电力电缆的交接试验：排查电缆运输或者安装过程中可能存在的隐患，确保线路投运的可靠性。● 用于电力电缆的预试试验：确认电缆终端头和中间接头在维修安装后的质量。● 运行电缆的状态诊断：通过对电力电缆局放和介质损耗的测量，估算运行电缆的状态，判定长时间运行后电缆的绝缘状况，从而科学安排检修，提供电缆的运行效率和可靠性。有效检测出电缆的各种局部缺陷并对其进行准确定位。

<拉萨>天正华意电气设备有限公司 电缆振荡波局部放电云检测系统拉萨

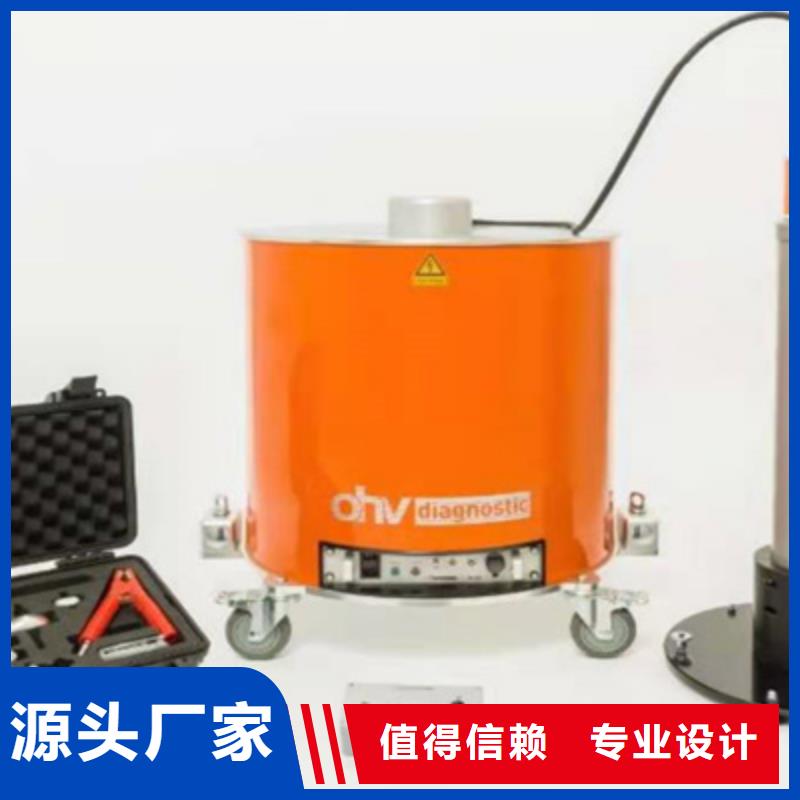

拉萨振荡波局放耐压试验系统系列是集成式局部放电定位系统，主要用于中压电缆的局放诊断。系统测试频率为20Hz 到几百赫兹的阻尼交流电压（DAC）。 M60系列是集成式局部放电定位系统，主要用于中压电缆的局放诊断。系统测试频率为20Hz 到几百赫兹的阻尼交流电压（DAC）。系统在测试过程中产生的阻尼交流电压可达60kV，并结合先进的系统硬件与系统软件来进行诊断，系统集VLF与DAC一体，即可测量电缆的振荡波局放又可做电缆的超低频耐压试验，现场电压测试结合了非破坏性局放测试以及介质损耗测量，是对电缆的投运，维修以及维护来讲一种基础并有效的测试手段。M60结合了几乎针对所有中压电缆类型，如XPLE以及纸质绝缘的电缆的必要测试电压以及诊断工具。系统在测试过程中产生的阻尼交流电压可达60kV，并结合先进的系统硬件与系统软件来进行诊断，主要包括：的电晶体技术和激光控制技术，如高压电晶体开关； 电子元件，数字式信号处理，如高压电晶体开关、高压源； 数字式信号处理器和过滤器； 无线连接以及计算机内置系统，包括局放探测器、控制单元和局放分析器。
