拉萨高低压开关柜通电试验台此时可顺时针分别旋转A、B、C三相调压器手轮，监视三相可调电压、电流表，可调输出三相交流电流或者三相交流电压。再按下启动按钮的同时电秒表开始计时，缓慢调节到所需电压或电流，按下停止按钮。将电秒表清零。然后按下启动按钮，至被试品动作，电秒表停止计时，表示此试验完成。做完该项试验后，将三相旋钮分别归零，按下停止按钮。此时交流可调输出接线柱无电压或电流输出。注：此三相可调交流0~1000A/2V电压输出工作时，三相可调交流0~430V电压输出、可调直流0~260V不能同时工作。4、单相直流0~260V电压可调输出在后接线板的接线柱（直流电压）上按试品所需极性在“＋”“-”极接线柱上接线，将总电源开关（QF1）置于“ON” 位置，将下面板上调压器手轮逆时针调到零位，按上单相直流可调电压输出0~260V按钮，单相直流可调输出指示灯亮，表示在接线柱（直流电压）上有单相直流有电压可输出，此时可顺时针旋转A相调压器手轮调压，监视单相直流可调电压表，可调输出0~260V交单相直流电压。做完该项试验后将单相直流可调输出0~260V停止按钮按上，三相交流可调输出指示灯灭，此时直流可调输出0~260V接线柱无电压输出。5、直流耐压试验将被试品接到后面板耐压输出接线柱上，按动启动按钮，缓慢调节A相旋钮，观察面板上直流电压表、直流电流表到达需要输出值即可。

拉萨高低压开关柜通电试验台尊敬的顾客感谢您购买本公司TH-III型高低压测试通电台。在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。我们的宗旨是不断地改进和完善公司的产品，因此您所使用的产品可能与使用说明书有少许的差别。如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身！版权声明青岛天正华意电气设备有限公司版权所有，并保留对本手册及本声明的终解释权和修改权。本手册的版权归青岛天正华意电气设备有限公司所有。未得到青岛天正华意电气设备有限公司的书面许可，任何人不得以任何方式或形式对本手册内的任何部分进行复制、摘录、备份、修改、传播、翻译成其它语言、将其全部或部分用于商业用途。免责声明本手册依据现有信息制作，其内容如有更改，恕不另行通知。武汉钰恒电力设备有限公青岛天正华意电气设备有限公司在编写该手册的时候已尽努力保证其内容准确可靠，但青岛天正华意电气设备有限公司不对本手册中的遗漏、不准确或错误导致的损失和损害承担责任。

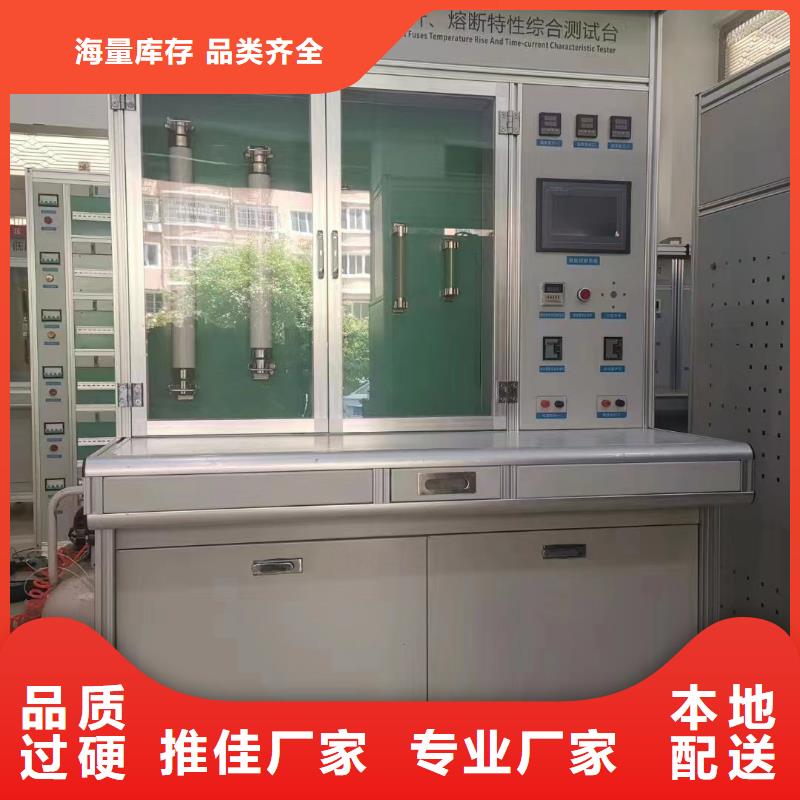

<拉萨>天正华意电气设备有限公司 地铁专用电器特性综合校验台2023已更新(今日/不贵)

拉萨高低压开关柜通电试验台因而造成直流系统投运后，现场检修维护人员因不具备相应的测试手段和工具，无法检验直流保护电器的安秒特性是否满足要求。根据直流保护电器安秒特性测试的现实状况，本公司推出了一种适合变电站现场使用、便于携带、自动化程度高的直流断路器安秒特性测试系统，可以为运行维护部门提供直流保护电器动作特性的测试手段，对直流保护电器的动作特性以及级差配合进行校验，以便提高直流系统运行的可靠性，保证电网的可靠运行。TH-1000 A直流断路器安秒特性测试系统适用于额定电流1A～1000A直流断路器的安秒特性测试，并可用于6A～150A直流熔断器的安秒特性测试。二、产品特点1.仪器既可以单独使用，也可以与PC机联机使用2.320×240液晶显示器、高速热敏打印机，人机对话全键盘操作方式，智能化工作全过程3.采用电力电子控制技术产生大电流输出，输出电流响应速度快、精度高、连续可调4.多个高精度传感器自动切换电流量程和高性能14位AD采集芯片5.具有掉电存储功能，可以存200组试验数据6.自动保存设置数据，掉电后开机后显示上一次的设置数据7.任选安秒动作试验方式和通流不动作试验方式8.联机使用方式时，可以操作控制仪器、导入试验数据、存储试验数据、生成数据报表、生成数据曲线、生成EXCEL报表等。9.仪器带有过热、过流、过压保护保护功能10.仪器抗干扰能力强，电磁兼容性能强

<拉萨>天正华意电气设备有限公司 地铁专用电器特性综合校验台2023已更新(今日/不贵)

拉萨高低压开关柜通电试验台TH-300 监控被测试装置流出的电流并显示达到标称设定值时所测得的 电流，来执行 RCD 跳闸电流校准。当达到跳闸电流电平时，分断器断开连接。 通常被测试装置跳闸电流以百分之几的步进值从标称跳闸电流的 10％递增到 150％。2.2 剩余不动作电流剩余不动作电流：在该电流或低于该电流时，RCD 在规定条件下不动作的 剩余电流值。2.3 分断时间分断时间：从突然施加剩余动作电流瞬间起到所有极电弧熄灭瞬间为止所经 过的时间间隔。通过 TH-300 监控被测试装置流出的电流，并在电流达到跳闸电流时，启动 定时器依据达到设定的跳闸时间，断开分断开关的连接，来执行 RCD 跳闸时间 校准，同时显示测得的被测试装置跳闸电流。3 仪器特点》 可模拟漏电保护开关对不同电流和时间进行分断模拟；》 可任意设置 0-3000mA 剩余动作电流和剩余不动作电流；》 宽的分断时间设置范围 10ms～5000ms；》 大屏幕液晶菜单显示，操作简单、方便；》 校准时间短、工作效率高，比传统方式大大节省时间；》 适用范围广，能覆盖现有绝大部分漏电开关测试仪的校准需求。4 主要技术指标4.1 工作条件(1)供电电源：AC(220±10％)V，50Hz；(2)工作温度：20℃±5℃； (4)相对湿度：＜80％； (5)电源失真度：＜2％； (6)电源要接地良好。4.2 主要技术参数量程 漏电电流（AC） 弹跳时间校验范围 30mA 300mA 3000mA (10～5000)ms准确度 ±（0.2％RD＋0.05％FS） ±（0.2％RD＋0.05％FS） ±（0.2％RD＋0.05％FS） ±0.1ms显示 0.001mA 0.01mA 0.1mA 1ms设置细度 1mA 1mA 1mA 1ms4.2.1 漏电电流： (1)漏电电流范围： a.30mA 档：(0～30)mA；b.300mA 档：(30～300)mA；c.3000mA 档：(300～3000)mA； (2)允许误差：±（0.2％读数＋0.05％量程） 4.2.2 分断时间： (1)分断时间范围：(10～5000)ms； (2)允许误差：±0.1ms。5 接线及使用说明

拉萨高低压开关柜通电试验台双跳圈模拟断路器是我公司在原有模拟断路器的基础上采用单片机开发而成的新型的产品。因为采用新型的单片机采用程序控制，从而了整机的精度，是测试继电保护装置必不可少的设备。该产品具有设计思想新颖、可靠耐用、接线方便、体积小、重量轻等特点。是测试继电保护装置必不可少的设备它与各类微机型继电保护测试装置配合使用，可以完成电力系统继电保护部门各电压等级的成套继电保护装置的实验和检测工作，确保成套继电保护装置工作的完整性，提高装置的校验质量。 本装置是以微处理器核心设计而成。总体结构上分为CPU主控单元，信号输入单元，信号输出单元，跳合闸时间输入单元，跳合闸电流设置单元和跳合闸动作继电器等 。 跳合闸线圈按独立的双回路设计，可以模拟6-500KV电压等级的三相及分相操作、单跳闸线圈或双跳闸线圈断路器的动作行为，适用于电力系统、工矿企业、科研院所、专业院校、保护厂家选用，作为继电保护及自动装置带开关整组系统传动试验时实际断路器的替代设备，动作准确、可靠、动作次数不受限制，可以大大提高试验的正确性与完整性， 限度地降低实际断路器的动作次数，提高使用寿命，是继电保护试验工作的重要配套设备。

<拉萨>天正华意电气设备有限公司 地铁专用电器特性综合校验台2023已更新(今日/不贵)

拉萨高低压开关柜通电试验台可模拟装设有双跳闸线圈的断路器动作特性。使用中如果有两路跳合闸电流，应分别接入跳闸Ⅰ、Ⅱ回路。如果只有一路跳闸电流，可将跳闸电流接入任意跳闸回路，也可以将同一相的跳闸Ⅰ、Ⅱ回路并联增大跳闸电流。 辅助触点输出Ⅰ组接点与跳闸线圈Ⅰ相对应，每相有一对常开一对常闭接点，辅助触点输出Ⅱ组接点与跳闸线圈Ⅱ相对应，每相有一对常开及常闭接点。接点输出的动作状态与对应的跳合闸状态对应。需要注意的是，输出接点Ⅰ与输出接点Ⅱ动作是相互独立的，例如当只有跳闸Ⅰ回路有跳闸电流时，输出接点Ⅰ状态翻转（对应跳闸后状态），输出接点Ⅱ并不翻转，当跳闸Ⅰ、Ⅱ同时有电流时，输出接点Ⅰ、Ⅱ才能同时翻转。使用时应特别注意不能接错。 6、双路试验接线图3 模拟断路器与保护测试仪 配合进行保护装置整组传动试验系统接线图 模拟断路器与测试仪及保护装置相配合使用，替代实际断路器，可以进行保护装置动作跳合断路器的整组传动试验，请参见图3。图3是按双跳闸电流线圈试验接线，当只有一路跳闸电流时，另一路不接。 在保护装置的测试过程中，模拟断路器在二次回路中的接线方法是将实际断路器的跳、合闸线圈的接线从二次回路中退出，将模拟断路器装置的A、B、C的跳、合闸线圈对应地接入二次回路中，与保护和测试仪配合，完成保护装置的整组测试（如图4，只以A相单组跳闸跳圈为例）。

<拉萨>天正华意电气设备有限公司 地铁专用电器特性综合校验台2023已更新(今日/不贵)
<拉萨>天正华意电气设备有限公司 地铁专用电器特性综合校验台2023已更新(今日/不贵)

拉萨高低压开关柜通电试验台请勿在易爆环境中操作。保持产品表面清洁和干燥。目 录一、系统概述、技术参数4三、面板示意图5四、使用说明5五、操作说明5六、注意事项6七、保养维修6八、运输与贮存6九、开箱及检查7十、其他7一、系统概述TH-III型高低压测试通电台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。二、技术参数输入电源：三相四线AC380V输出电压及电流：1. 单相AC 100V输出（固定值）（控制空开改装在面板上，文字注明） 2. 三相AC 0～30A输出 （控制空开改装在面板上，文字注明） 3. 单相12V、24V、48V、110V、220V、直流固定电压输出控制空开改装在面板上，文字注明） 4. 交流操作电压输出 三相AC 0 ~ 400V，电流小于30A （控制空开改装在面板上，文字注明） 5. 直流操作电压输出 DC 0 -400V （控制空开安装在面板上，文字注明） 6. 单相AC220V输出（固定值，插座形式）（控制空开安装在面板上，文字注明） 7. 三相AC380V输出，（固定值，接线柱） （控制空开安装在面板上，文字注明）以上空开从后面移出来，可安装在侧面或顶部方便操作，但空开需标明功能，不能像此台一样直接用铅笔画上去在控制操作台时启动哪个回路应该只有哪个回路电压或电流的输出，（各个回路应独立操作）不能出现感应输出、不能出现合闸电流回路有电压输出现象，不能出现合闸固定电压有可调交流电压输出现象，同理合闸交流可调电压不能出现其他回路电压或电流输出，只有在控制台同时合闸两个或两个以上分别对应合闸回路输出（具备各个回路同时合闸同时输出条件）。

拉萨高低压开关柜通电试验台按 “数字键” 6.设置相位。按 键，设置相位为 0°。7.按 键开始校准，校准装置显示“测试中…”，有的被校漏电开关测试 仪的屏幕上会有一个插头一样的图标闪烁，此时按被校漏电开关测试仪的 Test（测试键），仪器开始测量，如需退出按 键。8.校准完成后，被校漏电开关测试仪显示动作电流值，校准装置显示实际的 被校漏电开关测试仪的动作电流值。附录 1 是一个完整的漏电开关测试仪的校准记录，对漏电开关测试仪的校准可参照附录 1 进行。警告：为了避免触电，在连接到 L 和 N 端子之前，请确保 TH--300 处于待机 状态。在 RCD 动作电流校准过程中，L 和 N 端子上存在致命的电压。当从被校准装置流出的测试电流值达到设定的标称动作电流值时，校准装置 开始测量电流幅度，测量过程持续几个电源周期循环，校准装置模拟断路器的跳 闸，断开输出连接器，并显示测得的动作电流。6 本装置的计量校准本装置的校准功能只为专业计量部门提供，用户一般不要操作。如果需要 校准，请校准部门联系厂家，由厂家进行指导校准。6.1 电流的校准》 在装置待机状态下同时按 ，进入时间校准界面，如下图所 示。》 根据输入校准电流的大小，通过数字按键“1”、“2”、“3”设置相 应的电流测试量程； 注意：请保证校准的电流处于合适的量程，切勿使仪器处于超量程状态。》 将校准电流源（50Hz 正弦交流电流源）从装置前面板的“E”接入，从 装置的后背面板底部的“GND”接口接回电流源，进行校准。

<拉萨>天正华意电气设备有限公司 地铁专用电器特性综合校验台2023已更新(今日/不贵)
地铁专用电器特性综合校验台2023已更新(今日/不贵) <拉萨>天正华意电气设备有限公司

拉萨高低压开关柜通电试验台 跳合闸时间根据高压断路器的性能可从0到500ms间整定，跳合闸电流可按1A、2A、3A、4A、5A整定。本装置上电后，模拟断路器A、B、C三相是处于合闸状态，合闸指示红灯应亮。当保护装置加入故障电流、电压后，保护装置动作，此时送出跳闸信号，模拟断路器CPU单元收到跳闸信号后，立即开始计时，准备跳闸。 当跳闸时间达到整定值时，控制动作单元跳闸，同时切断保护装置的跳闸信号。合闸和重合闸过程类似。三．使用说明1．面板开关、按键其功能介绍：（1）电源接口： 输入220V/50Hz。（2）直流电压调整旋钮：旋转此钮可调节直流电压输出大小。顺时针旋转直流电压值增大；逆时针旋转直流电压值减小。在由大调小时，旋转应尽量慢些。（3）电源开关： 此开关为模拟断路器电源开关。（4）合闸输出端子：当模拟开关收到合闸脉冲经延时后，根据接线情况单相或三相合闸，合闸相合闸输出接点由断开到闭合再断开，发出一脉冲。（5）直流开关： 该开关为直流电源输出开关，该直流电源为不稳压电源。（6）直流输出端子：在直流开关合上时，正负端子有直流电压输出。（7）跳闸输出端子：当模拟开关收到跳闸脉冲经延时后，根据接线情况单相或三相跳闸，跳闸相跳闸输出接点由断开到闭合再断开，发出一信号。（8）时间显示窗口：为液晶显示屏，显示跳合闸时间。（9）跳闸电流选择开关：

拉萨高低压开关柜通电试验台 接入实际二次回示意图 在图4中，“断路器接线”是指黑框内的接线为实际断路器在二次回路中的接线，“断路器模拟装置”黑框内的接线为试验时断路器模拟装置在二次回路中的接线。当断路器在系统故障时的跳闸方式为分相跳闸时，模拟断路器的输出接点按A、B、C的相别分别接入测试仪；当断路器在系统故障时的跳闸方式仅为三相跳闸时，模拟断路器的输出接点可以任意接入测试仪A、B、C的某一相；模拟断路器装置的常开或常闭输出接点对应于二次回路中（不包括操作回路中与跳、合闸线圈串联的断路器辅助接点）断路器的常开或常闭接点，可根据试验需要接入保护装置中。模拟断路器与测试仪的接线是将断路器模拟装置的接点输出（模拟实际断路器辅助接点）的常开或常闭接点接入测试仪的开入量端子。在整组传动中，应将模拟断路器的常开或常闭接点接入测试仪的开入量端子，以实现由故障到断路器跳闸的整个过程中保护的动作行为及二次回路完好的测试。 特别注意： 用户在设置跳合闸时间时。按动增加和减小按钮不允许按住按钮不放。只能一次一次的按动。否则会出现第二路模拟断路器跳合闸的时间不准确的情况。 保修条件 本测试仪保修自发货之日起十二个月内，用户若在严格遵守本公司规定的运输、保管、使用规则的条件下，发现问题本公司给予免费维修；终生维护。

<拉萨>天正华意电气设备有限公司 地铁专用电器特性综合校验台2023已更新(今日/不贵)

拉萨高低压开关柜通电试验台 在接入AC380V电源时，应先切断电源，待线接好后再合上电源，同时要注意，接线时，双手一定不能碰导线的金属部分，这样会造成触电。正确的做法是先切断总电源，保证导线不带电的情况下将导线与电源可靠的连接，连接完后人员均不要再碰导线，更不要接触没有绝缘的金属部分。3、根据开关柜不同的种类，将开关柜中的各合闸，分闸或者是各种需要电源的装置用导线与开关柜通电试验台相连，连接完后再合上总电源开关，同时合上相应的交流或直流或是电流输出开关，调节调压器手柄，输出电压就慢慢上升，达到需要后停止上升，开始对待出厂的开关柜做各种测试。具体这样描述，如果要产生三相交流250V，则按如下步骤进行：1)合上总电源开关，按下总回路控制的合闸按钮，此时合闸灯亮，再按下交流操作电压控制的合闸，此时交流操作电压控制的合闸灯亮，此时后出线板中的交流操作电压就有输出电压了，如需要电压为250V，只要调节调压器，使电压为250V即可。2)如果要输出三相10A的电流，操作方法如下：3)先将通电试验台上的线与开关柜的电流互感器二次侧的线相连，按下总回路控制的合闸按钮，此时合闸灯亮，再按下三相电流控制的合闸按钮，此时三相电流控制的合闸灯亮，此时后出线板中的三相电流就有电流输出了，如需要电流为10A，只要调节调压器，使输出电流为10A即可。4)另外两个通道操作方法相同。4、后出线板上的固定输出是指输出电压为固定值，只要输入电压不变，输出电压就不会改变。5、设备内部有三个保险，若插上总电源后，电压表无显示或出现过载的情况后均可能是保险烧坏，只要换上相同规格的即可。但如果更换过大的保险是很危险的，这会造成设备的损坏。。6、试验完毕后，先将输出调节旋扭逆时针旋转至零位，再断开电源开关，待放电完毕后，才能开始解线说明书

<拉萨>天正华意电气设备有限公司
地铁专用电器特性综合校验台2023已更新(今日/不贵) <拉萨>天正华意电气设备有限公司

拉萨高低压开关柜通电试验台直流开关安秒特性测试仪一、概述 目前变电站的直流馈电网络多采用树状结构，从蓄电池到站内用电设备，一般经过三级配电，每级配电大多采用直流断路器作为保护电器。由于上下级直流断路器保护动作特性不匹配，在直流系统运行过程中，当下级用电设备出现短路故障时，经常引起上一级直流断路器的越级跳闸，从而引起其它馈电线路的断电事故，进而引起变电站一次设备如高压开关、变压器、电容器等的事故。为防止因直流断路器及其它直流保护电器动作特性不匹配带来的隐患，电网公司对于新装和运行中的直流保护电器，规定了必须进行安秒特性测试，保证性能与设计相符，以确保直流回路级差配合的正确性。2005年发布的《直流电源系统运行规范》第十二条第八款规定“直流熔断器和空气断路器应采用质量合格的产品，其熔断体或定值应按有关规定分级配置和整定，并定期进行核对，防止因其不正确动作而扩大事故”；《直流电源系统技术监督规定》第二十七条中规定：“…自动空气断路器使用前应进行特性和动作电流抽查。…”；《直流电源系统事故措施》第十一条中规定：“…使用前宜进行安秒特性和动作电流抽检…”。

拉萨高低压开关柜通电试验台前面板介绍名称 说明警告，小心触电！ 小心触电的危险。当校准器工作时，这些端子上外加有致命电 压或者会输出致命电压。在将导线连接到这些端子或从端子上 取下导线时，请确保校准器和被校准装置处于待机模式。当校 准器执行 RCD 校准时，这些端子会输出交流线电压。INPUT 端子显示屏功能键为漏电开关测试仪校准提供连接口，根据被校准漏电开关测试 仪连接线的不同，分为两种接线方式。一种是将被校准漏电开 关测试仪的电源线插头插到校准装置的接线插座上，再将校准 装置的接线插座与校准装置 INPUT 端子连接。另一种是直接将 漏电开关测试仪的连接线插入校准装置的 INPUT 端子。 显示面板是一个 256 色有源 LCD 显示屏，用于显示校准器状 态、输出分断时间、测得的电流。此外，显示屏底部显示屏幕 正下方的五个功能键的功能。详见下面的功能键部分进一步了 解显示信息的详细内容。 这五个不带标记的功能键的作用由每个键正上方的控制显示屏 中的标记指示。在操作期间，功能会发生变化，这样就可以用 这些键完成更多的功能。 控制输出端子上输出信号的应用。显示屏中有状态栏指示是施 加了输出信号（显示“测试中…”，表示运行），还是没有施加 输出信号（表示待机）。 包括用于键入电流的有效值、分断时间以及包含因子的 10 个数 字键和 ENT（确定键）、DEL（删除键）两个功能键。如设置跳闸电流为 30mA，只需按 和 ，然后按 ENT 即可
