拉萨异频线路参数测试仪 使用说明4.1、主菜单图4—14.2、线路设置图4—24.3、项目测试主界面（如图 4—1）九宫格显示六个测试项目一目了然，行从左至右分别是正序阻抗、零序阻抗和线路互感；第二行从左至右分别是正序电容、零序电容和耦合电容。用户在根据接线提示正确接好仪器外部接线的情况下，只需点一下相应的项目就能进入下一级开始测试菜单（如图4—3），本菜单采取长按并显示进度条的形式，杜绝了操作人员无意识情况下误操作的情况发生，保障了操作人员以及仪器本身的。按住开始测试不放，当进度条跑满整个方格的时候，仪器将自动进入的测试过程。为更好的保证测量精度和测量性，仪器首先将对外界干扰信号进行检测并分析；当然，仪器内部采用的是高端的专业DSP快速处理器来处理，相对用户来说整个干扰检测过程就是一瞬间的事情，用户根本不用担心此过程会占据过多的时间而导致测试过程时间过长。干扰检测完成后仪器立即启动变频输出装置；首先变频到55Hz使输出端快速平缓地输出至200伏电压或者4安培电流，整个过程仪器内部均采用实时监控的手段，保证输出的稳定可靠。升压或升流成功后，保持200伏电压或4安培电流然后进行55Hz（如图4—4）环境下的检测分析；当55Hz检测分析完成后，仪器自动变频到45Hz进行45Hz（如图4—5）环境下的检测分析；经过仪器内部中央处理器的高精度处理，得出并显示各项测试结果及数据（如图4—6），包括55Hz所有数据和45Hz所有数据，用户可以自行选择查看并打印。整个测试过程的所有数据均是采取的实时检测并显示的方式，用户可以很直观的观察监视整个测试过程发生的变化。

<拉萨>天正华意电气设备有限公司 无线高压电缆漏电巡检仪值得信赖

拉萨异频线路参数测试仪功能：包含UA（黄色）、UB（绿色）、UC（红色）和UN（黑色）共4个端子，提供仪器测试输入电压；注 意：测试过程中严禁用手触碰端子金属部分，以防电击；3.7、测量输入保险管安装位置：如图3—1—。功 能：测试过程中保护仪器本身，防止不正常情况下通过输入端损坏仪器；注 意：测量过程中如出现显示器上那一相电压显示的数据不正确（如数据乱跳动或者始终不变等），则可能此相的保险管已经烧毁；更换保险管时可用十字螺丝刀轻轻拧开外面的黑色护套，然后装入新的保险管重新拧上外壳即可；3.8、输入电源开关安装位置：如图3—1—。功 能：打开此关，仪器上电进入工作状态。关闭此开关，也同时关闭仪器内部所有电源系统，紧急情况应立即关闭此开关并拔掉输入电源线；注 意：此开关是自带漏电保护的空气开关，当出现后端漏电的情况下此开关将自动断开，可再次检查接线后再合上开关；3.9、电源输入插座（AC220）安装位置：如图3—1—。功 能：使用标准大功率专用插座与市电或发电机相连接；注 意：电源线插头是大号空调插座，一般三角插座可能插不进，可使用仪器附带的接线排插延长接线；3.10、打印机安装位置：如图3—1—。功 能：显示可打印数据时，将光标移动至“打印”项按确认键打印。注 意：打印机为全自动热敏打印机，打印纸宽55mm。更换打印纸时请使用热敏打印机专用打印纸，首先按下打印机下部凸起的按钮，打印机盖板将自动弹起，然后按顺序将打印纸放入打印纸仓内并留少许部分在外面，合上打印机盖板。四 使用说明4.1、主菜单图4—14.2、线路设置图4—24.3、项目测试主界面（如图 4—1）九宫格显示六个测试项目一目了然，行从左至右分别是正序阻抗、零序阻抗和线路互感；第二行从左至右分别是正序电容、零序电容和耦合电容。用户在根据接线提示正确接好仪器外部接线的情况下，只需点一下相应的项目就能进入下一级开始测试菜单（如图4—3），本菜单采取长按并显示进度条的形式，杜绝了操作人员无意识情况下误操作的情况发生，保障了操作人员以及仪器本身的。

<拉萨>天正华意电气设备有限公司 无线高压电缆漏电巡检仪值得信赖

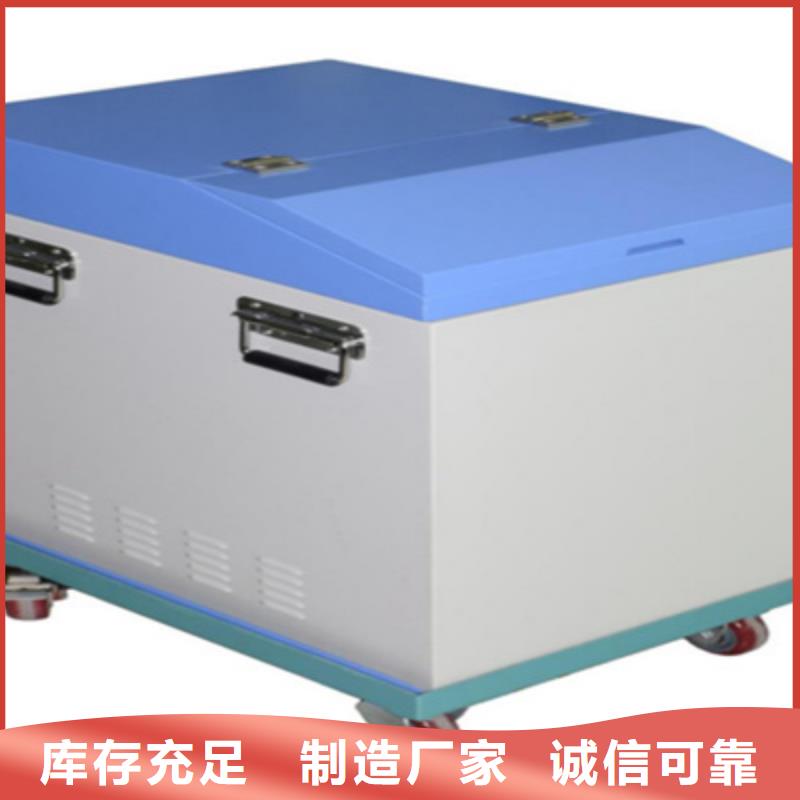

拉萨异频线路参数测试仪DSP高速处理器精准快速，仪器内部采用专业的DSP快速数字信号处理器作为处理核心，在保证测量数据精准的前提下，大大的了一起本身的运算处理能力。?操作简单外部接线简单，正序阻抗、零序阻抗、正序电容、零序电容在测试端仅需一次接入被测线路的引下线就可以完成全部的测量；解决了现有测试手段存在的测试接线倒换烦琐、抗干扰、稳定度、精度等方面存在的问题；避免因改接线时感应电压对实验人员的伤害。?海量数据存储仪器内部配备有日历芯片和大容量存储器，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出。?科学先进的数据管理仪器数据可以通过U盘导出，可在任意一台PC机上通过我公司专用软件，查看和管理数据并可生成工作报告。?全触摸超大液晶显示操作简单，仪器配备了高端的全触摸液晶显示屏，超大显示界面所有操作步骤中文菜单显示，每一步都非常清楚，操作人员不需要额外的专业培训就能使用。轻轻触摸一下就能完成整个过程的测量，是目前非常理想的智能型测量设备。仪器整体外观图图1-1 仪器外观二 主要技术参数1使用条件-20℃ ~ 50℃RH＜80％2抗干扰原理变频法3电 源AC 220V±10％允许发电机4电源输出输出电压AC300V电压精度0.5％电流精度0.5％输出电流8A输出频率45Hz、55Hz5测量范围电容0.01~30μF阻抗0.01~400Ω阻抗角-180°~ ＋180°6测量分辨率电容0.0001μF阻抗0.0001Ω阻抗角0.0001°7测量准确度电容： ≥1μF时，±1％读数±0.01μF；＜1μF时，±2％读数±0.01μF；电阻： ≥1Ω时，±1％读数±0.01Ω；＜1Ω时，±2％读数±0.01Ω；阻抗角： ±0.2°（电压＞1.0V）； ±0.3°(电压:0.2V~1.0V)；8干扰电流小于40A9外型尺寸500（L）×400（W）×450（H）10存储器大小100 组 支持U盘数据存储11重 量55 Kg

<拉萨>天正华意电气设备有限公司 无线高压电缆漏电巡检仪值得信赖
<拉萨>天正华意电气设备有限公司 无线高压电缆漏电巡检仪值得信赖

拉萨异频线路参数测试仪连接仪器和被测线路时，保证线路测量端可靠接地（挂接地线），测试完成后恢复，取接地线；仪器可靠接大地，注意各个测试信号接地线要按照接线指示图完成。在雷雨天气或者沿线路有雷雨天气时，不能进行测量，以保证人员和设备。PC机软件说明本软件由仪器出厂时存储于U盘根目录下。主要功能：1、导入仪器测试数据文件； 2、显示详细数据，可供用户自行选择；3、选取相应的测试项目，生成标准报告文件；4、生成单个项目详细数据报告文件；6.1、软件主界面（无数据） （有数据）软件主界面分四大块：1，导入数据显示区；显示所有导入的测试项目标题，包括有时间、线路长度和测试项目名称，用户能清楚地找到自己所需要的项目，然后添加到右边区域并显示，多能同时添加四个测试项目。2，选中项目显示区；此区域多能同时添加四个测试项目，如需要添加其它测试项目请先点击下方删除单项数据或清空单项列表，然后再另行添加。3，项目详细数据显示区；此区域又分为四个小表格；个表格为基本信息栏，显示一些基本测量条件供用户自行填写，以便生成报告文件的时候一起写入报告中保存。第二个表格为测试过程中45Hz和55Hz详细数据。第三个表格为每一相的测试结果数据。第四个表格为总结果以及每公里换算值。4，功能按键选择区；此区域共七个键从左至右分别为导入数据、添加、生成标准报告、单项数据报表、删除单项数据、清空数据列表和推出系统。6.2、数据导入点击导入数据按键，在弹出的对话框中选择数据文件。6.3、基本信息填写因为报告文件中需要一些做试验时的环境参数，所以在右边的基本信息栏中提供一些可供用户自行填写的空白区域，当这些参数在软件中填写好之后，那么生成的报告文件中就会自动添加；如果在软件中没有填写，那么报告中相应的选项也为空。

拉萨异频线路参数测试仪本仪器根据电波在线路中的传播过程中遇到特性阻抗发生变化的地方会产生反射波的原理对故障距离进行测试。如果已知电波在线路上的传播速度，便可由两次反射波的特征拐点计算出故障点到测试端的距离来。其公式为：S ＝0.5×V×T式中S代表故障点到测试端的距离；V代表电波在线路上的传播速度；T代表电波在故障点与测试端间来回反射的时间。人们可根据屏显波形，用双游标卡住两次反射波的特征拐点，稍加人工干预就可以由计算机自动完成测距过程。测试过程迅速，结果准确。六、功能键及系统界面的介绍1.仪器面板结构示意图如图二所示2．面板结构说明面板的左边是仪器的显示屏，此显示屏为触摸屏。各种功能键都在荧屏的右侧和下侧。面板的右边为仪器的电源开关、位移和幅度调节旋钮、复位按钮、“USB”接口和信号接口、机内电池充电接口以及工作状态指示灯。其屏幕下方还有当前设置参数提示。3．荧屏触摸键说明荧屏触摸按键分为三大功能模块，操作内容定义清晰，实际操作时反而简单，相当于屏幕菜单的快捷键操作。荧屏右侧按键模块，只是在仪器进入设置界面时，对被测电缆的长度选择确定后就可采样了。打印波形、打开文件的选择操作和保存文件的操作。只要点击相关模拟键，屏幕将弹出二级菜单引导操作人员逐项选择相关命令，仪器便开始执行此项菜单的相关命令，完成操作者意图七、测量方法与步骤：接通电源后机器自动进入测试界面，即可进行测量。其测试界面。

<拉萨>天正华意电气设备有限公司 无线高压电缆漏电巡检仪值得信赖

拉萨异频线路参数测试仪当无线通讯失败时，显示“通讯失败”，多台接收机地址错误时，显示“通讯地址错误”；当钳表欠压或本机欠压时，会显示“钳表欠压”或“本机欠压”。1.3.4 参数设置相关说明：（1）、箭头在“检测异频电流”状态时，按“取消”键显示“参数校正密码”（包括本机和钳表版本）。（2）、通过上下按键修改密码000为001，进入“参数设置”。（3）、通过上、下、确认和取消按键等修改本机地址、背光显示和异频门限等参数。2 单线接地故障点巡查使用前确保巡查装置各仪器电量足够2.1 确认线路已经停电（线路负荷电流检测）使用绝缘令克棒将钳表卡入被测线路，信号接收定位器检测负荷电流，实时显示线路负荷电流值（必须为0，确保停电状态）。此功能也可以检测正常运行线路的负荷电流。2.2 单线接地故障点定位（1）、在信号发生装置关机状态下，将挂钩拉闸杆接入故障线路（同时接入三相），打开装置电源，选择进入“输出异频信号”，调节“电流调节”旋钮，确保电流大小在15-50mA之间。（2）、建议使用二分法，将钳表沿故障线路巡查，实时查看信号接收定位器显示的异频电流值。当某一点的两侧异频电流值发送跳变，则确定这一点就是接地故障点。 （3）、检测完成，关闭所有设备电源，对信号发生装置进行充电。

<拉萨>天正华意电气设备有限公司 无线高压电缆漏电巡检仪值得信赖

拉萨异频线路参数测试仪近几年来，随着电网改造工程的实施，10kV配电线路由原来的“两线一地”供电方式改造为中性点不接地的“三相三线”供电方式。10kV配电线路供电方式的改变，增强了配电线路的绝缘水平，降低了配电线路的跳闸率，提高了供电可靠性，减少了线路损耗。但采取新的供电方式在实际运行中，经常的发生单相接地故障，特别是在大风、暴雨、冰雹、雪等恶劣天气情况下，接地故障频繁发生，严重影响了变电设备和配电网的、经济运行。故障发生后，由于线长范围广，采用以往凭经验，分段逐段推拉，逐级杆塔检查等传统方法进行排查，费时费力，停电范围大，时间长，很难快速准确查到故障点。本公司单相接地故障定位仪用于10kV故障线路停电后快速准确定位接地点，可以实现配网设备在出现故障的情况下的快速查找。减小线路检修人员的劳动强度，省时省力，提高工作效率、供电可靠性和电力企业经济效益。二、组成、工作原理及操作步骤农村的配网线路中更为接地十分常见，发生接地故障时，常用摇表和人工逐级登杆目测法来寻找接地故障点。我们知道，用摇表查线是要将线路反复多次切割后一段一段地摇，非常麻烦，且又非常很耗时，更何况摇表只能摇到2-3kV，对高阻接地或隐形接地故障是无能为力的；而人工逐级登杆目测法又要耗费大量的时间和大量的人力物力。这种落后的寻线方法与当今电网高度自动化水平极不相适应。无数电力工作者为解决这一问题做出了长时间的巨大努力，但至今仍然没有满意的结果。因而成为困扰电力部门几十年无法解决的一个重大技术难题。本公司利用了公司经合了国内直流接地故障定位技术、小电流接地故障定位等原理，发明了“S注入法”原理，并成功研发的“高压恒流开路，交流信号自动跟踪定位”技术，基于傅氏算法，开发《配电网线路单相接地故障定位仪》，在10kV（35kV）配网单相接地故障定位的作业方法上取得了重大突破。

<拉萨>天正华意电气设备有限公司 无线高压电缆漏电巡检仪值得信赖
<拉萨>天正华意电气设备有限公司 无线高压电缆漏电巡检仪值得信赖

拉萨异频线路参数测试仪如果认为频率的精细度不够，应进入缩放功能状态进行X轴方向的放大和压缩后，再回到分析功能中分析。在缩放功能状态下，每按一次“左移”键，图形曲线会在原频率点压缩一倍。按一次“右移”键，图形曲线会在原频率点扩展一倍，直到小精细度。在采样功能状态下，按“右移”键致屏幕显示“采样”标识闪烁时，再次按下“右移”键两秒左右仪器进入采样测量，进入测量后，所有操作键均失效，直至采样完成。并将上次所测量后保存的数据刷新。 在采样功能状态下，按“左移”键可选择所测量线路的电压等级。选择线路的电压等级依次为35KV、110KV、220KV、330KV和500KV，每按一下“左移”键 将会在上述电压等级中增跳一次，多次按下会反复变换。六、使用方法本仪器不允许在被测线路带电的情况下测量。测量时，仪器的“输出”端子，用引线连接故障相架空线路。仪器的“接地”端子接变压器的地线。若架空线路发生相间短路故障，可一相接仪器“输出”端子，另一相接仪器“接地”端子。检查所有连接线都联接好后，打开电源“开关”。仪器进入主界面后，通过“功能”键选中进入“采样”功能状态。此时按“左移”键可选择所测线路的电压等级。按“右移”键致“采样”标识闪烁，再次按下“右移”键两秒左右仪器进入采样测量。采样测量结束后仪器自动进入分析功能状态。线路开路故障时的驻波比与频率变化的关系见下图:线路短路故障时驻波比与频率的关系见下图:图中f0为驻波点的频率，在“分析”功能状态下通过“左移”键或“右移”键移动标识线，反复在驻波点附近调整，观察显示屏下方A的值（驻波比）变化，找出点。此时显示出的距离L为故障距离，f为驻波点的频率，A为驻波比。为了便于找出驻波点的小A值，可选中缩放状态，通过“左移”键或“右移”键放大或压缩曲线，以便取得精细度。调整好精细度后进入分析状态进行分析。采样测量结束后仪器自动判断线路故障性质（短路或开路）。若自动判断有误可通过“短路/开路”键改变故障判断性质（距离L将改变）。

<拉萨>天正华意电气设备有限公司 无线高压电缆漏电巡检仪值得信赖 <拉萨>天正华意电气设备有限公司

拉萨异频线路参数测试仪功能：包含UA（黄色）、UB（绿色）、UC（红色）和UN（黑色）共4个端子，提供仪器测试输入电压；注 意：测试过程中严禁用手触碰端子金属部分，以防电击；3.7、测量输入保险管安装位置：如图3—1—。功 能：测试过程中保护仪器本身，防止不正常情况下通过输入端损坏仪器；注 意：测量过程中如出现显示器上那一相电压显示的数据不正确（如数据乱跳动或者始终不变等），则可能此相的保险管已经烧毁；更换保险管时可用十字螺丝刀轻轻拧开外面的黑色护套，然后装入新的保险管重新拧上外壳即可；3.8、输入电源开关安装位置：如图3—1—。功 能：打开此关，仪器上电进入工作状态。关闭此开关，也同时关闭仪器内部所有电源系统，紧急情况应立即关闭此开关并拔掉输入电源线；注 意：此开关是自带漏电保护的空气开关，当出现后端漏电的情况下此开关将自动断开，可再次检查接线后再合上开关；3.9、电源输入插座（AC220）安装位置：如图3—1—。功 能：使用标准大功率专用插座与市电或发电机相连接；注 意：电源线插头是大号空调插座，一般三角插座可能插不进，可使用仪器附带的接线排插延长接线；3.10、打印机安装位置：如图3—1—。功 能：显示可打印数据时，将光标移动至“打印”项按确认键打印。注 意：打印机为全自动热敏打印机，打印纸宽55mm。更换打印纸时请使用热敏打印机专用打印纸，首先按下打印机下部凸起的按钮，打印机盖板将自动弹起，然后按顺序将打印纸放入打印纸仓内并留少许部分在外面，合上打印机盖板。四 使用说明4.1、主菜单图4—14.2、线路设置图4—24.3、项目测试主界面（如图 4—1）九宫格显示六个测试项目一目了然，行从左至右分别是正序阻抗、零序阻抗和线路互感；第二行从左至右分别是正序电容、零序电容和耦合电容。用户在根据接线提示正确接好仪器外部接线的情况下，只需点一下相应的项目就能进入下一级开始测试菜单（如图4—3），本菜单采取长按并显示进度条的形式，杜绝了操作人员无意识情况下误操作的情况发生，保障了操作人员以及仪器本身的。

拉萨异频线路参数测试仪阻抗测量： 试验仪器：仪器名称型号编号生产厂家技术参数试验环境：环温:湿度:正序阻抗测量（全长：KM） ＋j 正序阻抗（Ω）正序电阻（Ω）正序电抗（Ω）正序电感（H）全长测量值每KM换算值零序阻抗测量（全长：KM） ＋j 零序阻抗（Ω）零序电阻（Ω）零序电抗（Ω）零序电感（H）全长测量值每KM换算值正序电容测量（全长：KM） ＋j 正序阻抗（Ω）正序电阻（Ω）正序容抗（Ω）正序电容（H）全长测量值每KM换算值零序电容测量（全长：KM） ＋j 零序阻抗（Ω）零序电阻（Ω）零序容抗（Ω）零序电容（H）全长测量值每KM换算值（五）试验结论及分析批准: 复审:初审: 试验:附录B：随机配件序号名 称数量1主机1台2电源箱1台3主机底座1个4附件箱1个5主机与电源箱防误插连接线（红色）2根6测试输出线/电压输入线（带附套）3组7地线（0.5M/连接主机与电源箱）1根8地线（4M）1根9AC220V电源线1根10使用说明书1份11出厂合格证1份12打印纸1卷13U盘1个14保险管备用备用注意：具体随机配件视出货型号的差异可能有所不同。
