柴油机燃料中生物柴油含量测定器 拉萨

拉萨绝缘油介电强度试验仪仪器特点1. 仪器采用大容量单片机控制，工作稳定可靠；2. 仪器内设宽范围看门狗电路杜绝了死机现象；3. 多种操作选择，仪器程序设有GB507-1986、GB507-2002两种标准方法和自定义操作，能适应不同用户的多种选择；4. 仪器油杯采用特种玻璃一次浇铸成型，杜绝了漏油等干扰现象的发生；5. 仪器独特的高压端采样设计让测试值直接进入A/D转换器，避免了在模拟电路中造成的误差，使测量结果更加准确；6. 仪器内部具有过流、过压、短路等保护等功能，并且具有极强的抗干扰能力，电磁兼容性好；7. 便携式结构，易于移动，户内外使用均很方便。三、技术指标1. 升压器容量 1.5kVA2. 升压速度 2.0 kV/s 2.05kV/s 3.0 kV/s，3.5 kV/s 5.0 kV/s任选 误 差 0.1kV/s3. 输出电压 0～100 kV4. 电源畸变率 ＜1％5. 显示方式 大屏幕液晶汉字显示6. 电极间隙 标准2.5 mm7. 外形尺寸 长410 mm；宽390 mm； 高380 mm8. 仪器重量 26 kg四、使用条件 1. 环境温度 0～40℃2. 相对湿度 ≤ 85％3. 工作电源 AC 220V ± 20％4. 电源频率 50 Hz ± 5 Hz5. 功率消耗 ＜200 W五

拉萨绝缘油介电强度试验仪主菜单页：该页供用户选择操作项目可供选择的项目有“设定温度”、“微调温度”、“设置油号”、“主机控制”、“修改时钟”等项目。要从主菜单页转入首页看控温值，可按“确认键”进入首页。主菜单操作如下：主 菜 单设定温度 090 确认微调温度 确认预置油号 25 确认主机控制 确认2006年01月08日 11: 58行为“设定温度”，移动光标到温度数据处，按上下键可修改设定温度，修改完毕，移光标到确认处，按确认键，数据存入内存，下次开机设定温度仍为此值。第二行为“微调温度”，控制温度稳定后，屏幕显示的温度与实际温度有误差时，在此调节。首先移动光标到微调数据处，如果屏幕显示的温度低于实际温度时应进行正微调，即按上移键，显示“＋”号，同时微调值由零开始增加，但正微调值不超过＋3.0℃；如果屏幕显示的温度高于实际温度时应进行负微调，即按下移键，显示“-”号，同时微调值由零开始增加，但负微调值不超过-3.0℃当微调值到达期望值后释放上移（或下移键），移光标到确认处，按确认键，微调完毕。第三行为“预置油号”，在此设定试样油号。第四行为“主机控制”选择，是用户选择了网络通讯，安装了软件和接收器的，可以把光标移到“主机控制”项对应的“确认”上，按一下“确认”键，页面转为此页面。即进入“主机控制” 页面，此页面接收化验室计算机信息，并将试验结果送回计算机。

<拉萨>天正华意电气设备有限公司 柴油机燃料中生物柴油含量测定器 拉萨

拉萨绝缘油介电强度试验仪用手指触摸探头内电极，仪表数字应溢出显示如果零位变了，说明探头或电缆的绝缘有污染，需要用分析纯异丙醇或酒精清洗。清洗后再用热吹风吹干。如果手摸内电极仪表数字不溢出，表示仪表电池电力不足。2，油样准备：1）盛装油样的容器为不小于1升的金属容器；2）容器、取油工具、仪表探头事先均应采用溶剂（分析纯异丙醇或酒精）洗涤干净，并且用理发用的电热吹风器吹干。3）取油样时应严格执行有关静电操作规定；4）取油样时还应把容器在油中漂洗多次，保证油品不含残留溶剂杂质成分，还需要等待两分钟左右使容器油样的静电消失才进入测量操作。3 测量：1）将仪表的接地端通过接地线接到被测油样的金属容器上(TH-08C型仪器时可用玻璃烧杯作容器）。2） 探头未浸入油之前按‘M’按钮，经三秒后读取仪表读数（此读数为零位读数，请注意极性＋或-）。零位数读取后，退回‘M’按钮；3） 探头垂直插入油样中上下漂洗多次，然后将探头浸过第二排排气孔，再按住‘M’按钮，经三秒后尽快读取仪表读数，把仪表此读数减去零位读数就是正确的油料电导率。注意：当采用延伸电缆时，为避免电缆内摩擦产生静电干扰，本仪表应放在稳定的地方，不允许电缆晃动，否则仪表读数就会上下不定。4） 重复测量时，应提起探头重新插入油中漂洗多次后再进行测量，避免极化现象带来误差。

拉萨绝缘油介电强度试验仪机箱及面板部件说明电气绝缘油腐蚀性硫测定仪是以SH/T0804标准设计、制造的；适用于检测电力设备用矿物绝缘油中影响电气设备运行的腐蚀性硫的试验方法。产品型号SH0804产品名称电气绝缘油腐蚀性硫测定仪生产厂家青岛天正华意电气设备有限公司检测项目检测电力设备用矿物绝缘油中影响电气设备运行的腐蚀性硫符合标准 SH/T0804和SH/T0304 单孔简单技术特点或参数微电脑温控，采用PT100传感器性能特点1.?仪器表面采用静电喷塑处理，防腐蚀，易清洁2.?不锈钢加热箱，有透明观察窗，方便操作，顶部有插温度计的孔，循环鼓方式3.?微电脑温控，采用PT100传感器，PID数显 ，控温精度高4.?数显计时器，精度每小时偏差不大于2分钟记录试验时间，带时间报警器技术参数1.?执行标准：SH/T0804和SH/T0304 单孔2.?工作温度：常温～200℃3.?控温精度：±1℃4. 温度分辨率：±0.1℃5. 升温速率：1.0～3.0℃/min6. 定时范围：1～9999min 7.?控温方式：微电脑温控，采用PT100传感器，PID数显8.?计时方式：数显计时器，精度每小时偏差不大于2分钟记录试验时间，带时间报警器9.?标准银试片：冷轧制成，20×40×0.5mm，纯度99.99 ?10.?仪器表面采用静电喷塑处理，防腐蚀，易清洁11.?工作电源：AC220V ?50Hz12.?功率：?1.5KW

<拉萨>天正华意电气设备有限公司 柴油机燃料中生物柴油含量测定器 拉萨

拉萨绝缘油介电强度试验仪 正在等待主机控制第五行为日历时钟显示，如要修改时钟，可将光标移到欲修改的数据处，用上下键调整数据到期望值后按确认键即可。3、油样测定页：90．0组 认第二组 确认第三组 确认当油样温度达到设定温度后，仪器自动进入“油样测定”页，该页首先显示“组”“第二组“第三组”提示，此时仪器等待键盘输入指令，如开始做组，只要将光标移到“组”项，按“确认”键，仪器会自动打印结果，屏幕上也会显示油样结果数据，每做完一个结果都会提示正在放电，需要放电完了（正在放电的字样消失），才可做下一次试验。七、仪器操作1、打开外包装箱，小心拆除填充泡沫，避免磕碰、损伤箱内仪器。按装箱单核对箱内配备件，并将其妥善存放。将仪器从箱内取出，放在试验台上，并泡沫屑等杂物。试验台电源要配备带地线的220V交流电源插座，必须保证电源接地良好。2、电极杯的清洗极为重要，因为绝缘液体对极小污染的影响都极为敏感。拆开电极杯，先用溶剂汽油清洗各部件，再用洗涤剂洗涤，取出后用自来水冲洗至中性，用蒸镏水洗涤2-3次。将清洗好的电极杯部件，置于105-110℃干燥箱中干燥3小时，然后取出（应戴干净布手套）在干燥器中冷却到室温。

<拉萨>天正华意电气设备有限公司
柴油机燃料中生物柴油含量测定器 拉萨 <拉萨>天正华意电气设备有限公司

拉萨绝缘油介电强度试验仪注意事项1、 燃油的测量作业应遵守规定——人体、仪表等应静电接地（对大地电阻100MΩ以下），停止泵油作业二分钟后才允许取油样。2、不允许在危险现场打开仪表。3、本仪表的输入阻抗极高，输入插头插座的绝缘件怕手汗污染！因此请用户注意不要触摸这些部位的绝缘件。4、仪表应保管在具有干燥环境。长期不用时请打开仪表后盖取出电池，以免电池漏液损坏仪表。5、当仪表主机零位不正常时，往往是受潮或污染引起，可打开后盖用电吹风温热风吹一吹或在太阳下晒一晒就可以恢复正常。6、本仪表除了‘0’调节端允许用户调节之外，其它调节端请用户不要随意调节！！否则影响本仪表的准确度。本仪表内各调节端为：‘0’---零位调节‘1’---测试电压调节‘2’---校验调节；‘3’---数字表头误差调节五、仪表的计量与检验本仪表因为电导池的结构常数Q为1.00/m，因此，主机电导率测量读数就是电导值读数，它直接可按电阻法计量。众所周知电导是电阻的倒数即采用已知的高电阻器接入电导池两电极处就能代替已知电导，即:1pS＝1/1TΩ5pS＝1/0.2 TΩ10pS＝1/0.1 TΩ50pS＝1/0.02 TΩ＝1/20GΩ100pS＝1/0.01 TΩ＝1/10GΩ500pS＝1/0.002 TΩ＝1/2GΩ1000pS＝1/0.001 TΩ＝1/1GΩ本仪表的电导池电极结构是按经过定标验证符合常数Q＝1.00/m±5％制造其绝缘结构采用超高绝缘电阻的聚四氟乙烯材料设计制造，一般无污染无结构变形情况下用户无需检验。当用户需要按标准仪表重新调节本仪表时用户可采用已知准确的油料电导率仪表作标准表，按比较法检验本仪表。例如采用美国EMCEE 公司的1154型（或我们制造的TH-11型）电导率测定仪作为标准表，重新调节本仪表‘1’‘2’可调电阻进行纠正系统误差。

<拉萨>天正华意电气设备有限公司
<拉萨>天正华意电气设备有限公司 柴油机燃料中生物柴油含量测定器 拉萨
<拉萨>天正华意电气设备有限公司 柴油机燃料中生物柴油含量测定器 拉萨

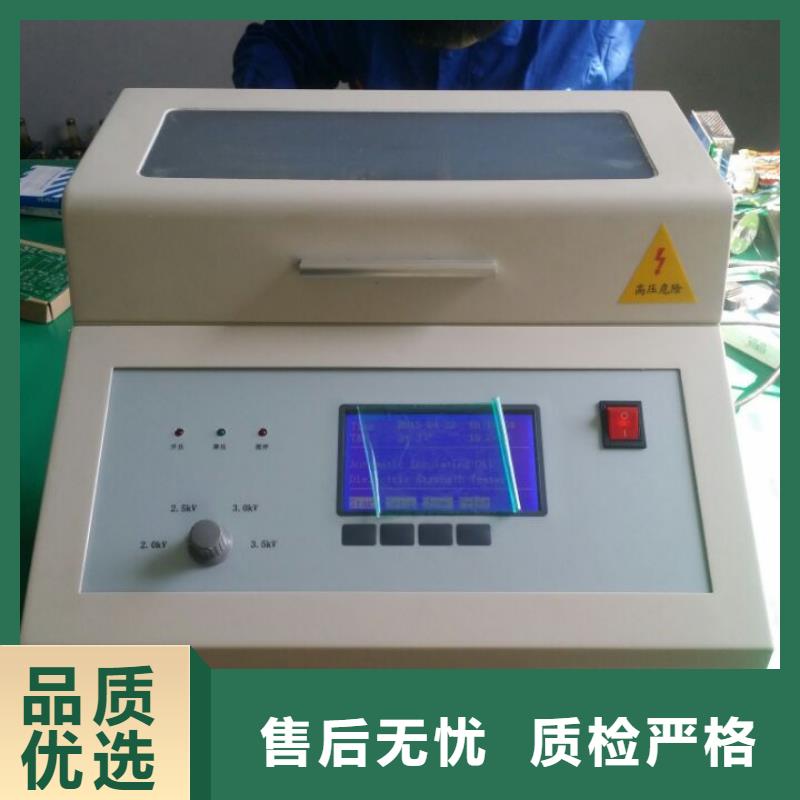

拉萨绝缘油介电强度试验仪机箱及面板部件说明全自动绝缘油介电强度测试仪1.液晶显示屏；2.功能键；3.打印机；4.升压速率切换开关；5.指示灯；6.油杯仓盖；7.温、湿度传感器；8.地线柱；9.电源插口；10.电源开关；11.高压标志1. 液晶屏 显示日期、时间、操作参数、测试结果、操作菜单提示等相关信息；2. 功能键 选择设置操作参数；3. 打印机 打印单次及多次测试结果的平均值；4. 切换开关 选择不同升压速率；5. 指示灯 灯亮时表示相关操作步骤正在进行中；6. 油杯仓盖 打开后放入或取出油杯，关闭后方可进行测试；7. 温湿传感器 测量摄氏温度和相对湿度，并转换为数字信号加以显示；8. 地线柱 可靠的地线连接柱；9. 电源插座 良好插接AC 220V 50Hz电源线；10. 电源开关 控制仪器电源通断；11. 高压标志 提示高压危险的三角标志。六、操作步骤图解1. 插接电源线，打开电源开关，液晶屏显示开机页面（图1）图1 开机页面2. 在图1页面下，按 设置 键进入下一级页面（图2）；图2 选择子页面3. 在图2页面下，按 选择 键移动光标√ 至 GB1986处，按 确认 键即可进入国标1986设置子页面（图3）。图3 GB1986子页面在图3页面下，按选择键移动光标至停升电压，按 ＋ 或 - 键设置停升电压 ，其默认值是100 kV，可选范围10 kV～100 kV（增量Δ＝10 kV）。选择完毕后，按 确认 键返回开机页面，按 开始 键进行测试。如果没有可靠接地，仪器会显示 请接地！并发出报警声，这时应该关掉电源，接好地线后再重新进行操作。如果没有或者没有条件安装地线，可按任意键跳过，不会影响测试结果。4. 在图2页面下，按 选择 键移动光标√ 至GB2002处，按 确认 键即可进入国标2002设置子页面。在该页面下的操作与GB1986子页面基本相同，可参考六、操作步骤图解3.的相关内容。5. 在图2页面下，按 选择 键移动光标√ 至时间设置处，按 确认 键即可进入时间设置子页面（

<拉萨>天正华意电气设备有限公司 柴油机燃料中生物柴油含量测定器 拉萨

拉萨绝缘油介电强度试验仪注意事项1. 使用本仪器前，一定要详细阅读本操作手册；2. 仪器操作者应通晓电气设备或分析仪器的一般使用常识；3. 本仪器在户内外均可使用，但应避开雨淋、腐蚀性气体、高浓度尘埃、高温或阳光直射等场所；4. 油杯应该保持洁净。在停用期间，应加入足够量干燥合格的绝缘油浸泡，保持油杯不受潮及电极氧化；5. 电极连续使用一个月后，应例行检查和维护。检验并调整电极间隙，使其恢复标准值；放大镜观察电极表面是否出现暗斑，若有此现象，应用绸布擦拭电极表面，使其恢复原状；6. 仪器的维修和调试须由专业人员完成；7. 接通电源前，应仔细检查连接线是否牢固，仪器外壳必须可靠接地！ 8. 接通电源后，操作人员严禁触及油杯箱盖外壳，以免发生电击危险！9. 仪器在使用过程中，如发现异常应立即切断电源！八、简易故障排除1. 开机无反应检查电源线是否插接良好，检查保险管是否完好无损；2. 不升压检查油杯箱盖是否盖好；3. 升压正常但不击穿 检查设置是否限制了停升电压；4. 击穿后无显示检查油杯内是否有污物；5. 打印不出纸 检查打印机是否有纸；6. 更换打印纸打印机在出厂时已安装了打印纸。若打印纸使用完毕，需要自行安装新的打印纸。其操作过程如下：

<拉萨>天正华意电气设备有限公司 柴油机燃料中生物柴油含量测定器 拉萨

拉萨绝缘油介电强度试验仪机箱及面板部件说明电气绝缘油腐蚀性硫测定仪是以SH/T0804标准设计、制造的；适用于检测电力设备用矿物绝缘油中影响电气设备运行的腐蚀性硫的试验方法。产品型号SH0804产品名称电气绝缘油腐蚀性硫测定仪生产厂家青岛天正华意电气设备有限公司检测项目检测电力设备用矿物绝缘油中影响电气设备运行的腐蚀性硫符合标准 SH/T0804和SH/T0304 单孔简单技术特点或参数微电脑温控，采用PT100传感器性能特点1.?仪器表面采用静电喷塑处理，防腐蚀，易清洁2.?不锈钢加热箱，有透明观察窗，方便操作，顶部有插温度计的孔，循环鼓方式3.?微电脑温控，采用PT100传感器，PID数显 ，控温精度高4.?数显计时器，精度每小时偏差不大于2分钟记录试验时间，带时间报警器技术参数1.?执行标准：SH/T0804和SH/T0304 单孔2.?工作温度：常温～200℃3.?控温精度：±1℃4. 温度分辨率：±0.1℃5. 升温速率：1.0～3.0℃/min6. 定时范围：1～9999min 7.?控温方式：微电脑温控，采用PT100传感器，PID数显8.?计时方式：数显计时器，精度每小时偏差不大于2分钟记录试验时间，带时间报警器9.?标准银试片：冷轧制成，20×40×0.5mm，纯度99.99 ?10.?仪器表面采用静电喷塑处理，防腐蚀，易清洁11.?工作电源：AC220V ?50Hz12.?功率：?1.5KW

<拉萨>天正华意电气设备有限公司

拉萨绝缘油介电强度试验仪体积电阻率测定仪使用说明书一、概述TH-07型体积电阻率测定仪适用于DL 421-91标准，本标准适用于测定绝缘油等液体介质的体积电阻率。体积电阻是施加于试液接触的两极之间的直流电压与通过该试液的电流比。人机界面使用液晶汉显，菜单点击式输入指令，自动打印试验结果，测量精度高，稳定可靠。进入网络通讯功能（可选）后，测定结果可直接回馈给化验室计算机，并自动生成汇总报表。二、主要技术指标——电源电压：AC220±10％ 50Hz——测试电压：DC500V ——测试范围：108~1016Ω·cm——控温范围：室温~100℃——控温精度：≤±0.3℃——试验杯数：3个——消耗功率：≤300W——重 复 性：ρ×1012Ω·cm＞1 ≯25％ρ×1012Ω·cm≤1 ≯15％三、使用条件——环境温度：0℃~40℃——相对湿度：＜80％四、仪器结构A.加热浴套 B.打印机 C.液晶显示屏 D.键盘五、控制面板仪器面板上有6个薄膜按键，各键分别为：复位键，上移键，下移键，左移键，右移键，确认键。其功能如下：1、复位键：按此键仪器热启动（重新上电为冷启动），内部自检后重新工作。2、上移键：按此键项目光标上移或改动数据增加。3、下移键：按此键项目光标下移或改动数据减少。4、左移键：按此键项目光标左移。5、右移键：按此键项目光标右移。6、确认键：此键存入数据或执行某项操作。仪器面板结构图六、显示屏本仪器采用汉字液晶显示器，主要用于表述仪器工作状态、供操作者选择菜单指令等信息。1、首页：只有在上电开机（冷起动）时显该页主要是本公司的各种信息，同时还显示设定的浴液温度和当前的温度。按复位键转入主菜单页。同时按下左键和复位键，先放开复位键，再放开左键，等待2～3秒，此时设定温度为20℃；同时按下右键和复位键，先放开复位键，再放开右键，等待2～3秒，此时设定温度为90℃。

拉萨绝缘油介电强度试验仪主菜单页：该页供用户选择操作项目可供选择的项目有“设定温度”、“微调温度”、“设置油号”、“主机控制”、“修改时钟”等项目。要从主菜单页转入首页看控温值，可按“确认键”进入首页。主菜单操作如下：主 菜 单设定温度 090 确认微调温度 确认预置油号 25 确认主机控制 确认2006年01月08日 11: 58行为“设定温度”，移动光标到温度数据处，按上下键可修改设定温度，修改完毕，移光标到确认处，按确认键，数据存入内存，下次开机设定温度仍为此值。第二行为“微调温度”，控制温度稳定后，屏幕显示的温度与实际温度有误差时，在此调节。首先移动光标到微调数据处，如果屏幕显示的温度低于实际温度时应进行正微调，即按上移键，显示“＋”号，同时微调值由零开始增加，但正微调值不超过＋3.0℃；如果屏幕显示的温度高于实际温度时应进行负微调，即按下移键，显示“-”号，同时微调值由零开始增加，但负微调值不超过-3.0℃当微调值到达期望值后释放上移（或下移键），移光标到确认处，按确认键，微调完毕。第三行为“预置油号”，在此设定试样油号。第四行为“主机控制”选择，是用户选择了网络通讯，安装了软件和接收器的，可以把光标移到“主机控制”项对应的“确认”上，按一下“确认”键，页面转为此页面。即进入“主机控制” 页面，此页面接收化验室计算机信息，并将试验结果送回计算机。

拉萨绝缘油介电强度试验仪 ，按 选择 键移动光标√ 至自定义设置 处，按 确认 键即可进入 自定义设置 子页面（图5）；图5 自定义设置子页面在图5页面下，按 选择 键移动光标到相应的选项，再按 ＋ 或 - 键可进行相关参数的设置。其中：静置时间 默认值15 min，范围1～15 min（增量Δ＝ 1 min）；间隔时间 默认值5 min，范围1～10 min（增量Δ＝ 1 min）；搅拌时间 默认值10 s， 范围5～90 s（增量Δ＝ 5 s）；停升电压 默认值100 kV，范围10～100 kV（增量Δ＝ 10 kV）。当仪器升压到 停升电压 以后将停止升压，并进入到保持状态。若持续50 s无击穿，仪器将默认当前停升电压为绝缘油击穿电压；打压次数 默认值为6次，可选范围1～6次（增量Δ＝1次）；设置好后按 确认 键返回开始页面，按 开始 键进行测试；。7.在图2页面下，按 选择 键移动光标√ 至数据标定处，按 确认 键即可进入 数据标定 子页面（图6）图6 数据标定子界面注意：设备出厂前数据已由厂家标定好，用户不需要进入程序标定，如需要标定数据，请与生产厂家联系索要密码进行标定。8. 每次击穿电压值和轮回次数自动存储，测量完毕后显示测试完毕，然后按 确认 键返回到开机页面（图1），按 打印 或 显示 键，进入油样单次击穿电压值和平均值的存储记录显示子页面（图7）。图7. 显示子页面按 打印 键打印页面显示的（近一组的）测试结果。按 选择 键，进入编号为1的数据存储子页面（图8）。在图8页面上再按选择 键，便进入编号为2的数据存储子页面（图9），依次类推。所以，这组子页面的选择 键为图8～12的循环翻页键。图8. 图9 图10. 图11. 图12 在图8～12的子页面中，按 打印 键打印子页面显示的测试结果；按 确认 键，则返回开机页面（图1）。注：全自动绝缘油介电强度测试仪采用了与PC机相同的逆序数据存储系统，您可以容易地发现图8～12页面中的编号与时间顺序的规律，即编号1显示的是近的测试数据，而编号2显示的是次近的测试数据，依次类推。由于存储器可存储近的35组测试数据，所以当数据超过35组后，系统便会自动将过去的数据顶替出存储器。在显示子页面，按打印键打印所选页面的存储数据，按确认键返回主页面 。

<拉萨>天正华意电气设备有限公司 柴油机燃料中生物柴油含量测定器 拉萨

---
